Um chuveiro de 7.500 watts ligado em 220 volts exige corrente próxima de 34 amperes. Em modelos específicos, o fabricante indica condutores de 6 mm² e disjuntor de 40 amperes. Esses números não autorizam copiar a configuração sem avaliar distância, instalação, temperatura e método de passagem dos cabos.

De onde vêm os valores de cabo e disjuntor?

A relação começa com potência e tensão. Dividir 7.500 watts por 220 volts produz cerca de 34,1 amperes. O circuito precisa suportar essa corrente com condições adequadas de segurança.

A ficha da Ducha Futura Eletrônica Blindada da Lorenzetti especifica, para a versão de 7.500 watts em 220 volts, fios de 6 mm² e disjuntor de 40 amperes. A página também alerta para aumentar a seção em distâncias superiores a 30 metros.

Esses valores pertencem ao produto e às condições indicadas. Antes da instalação, é preciso conferir alguns dados.

- Tensão disponível no imóvel e tensão nominal do aparelho.

- Potência exata informada na etiqueta do chuveiro.

- Comprimento do circuito entre quadro e equipamento.

- Forma de instalação e quantidade de cabos no eletroduto.

- Temperatura ambiente e capacidade das conexões.

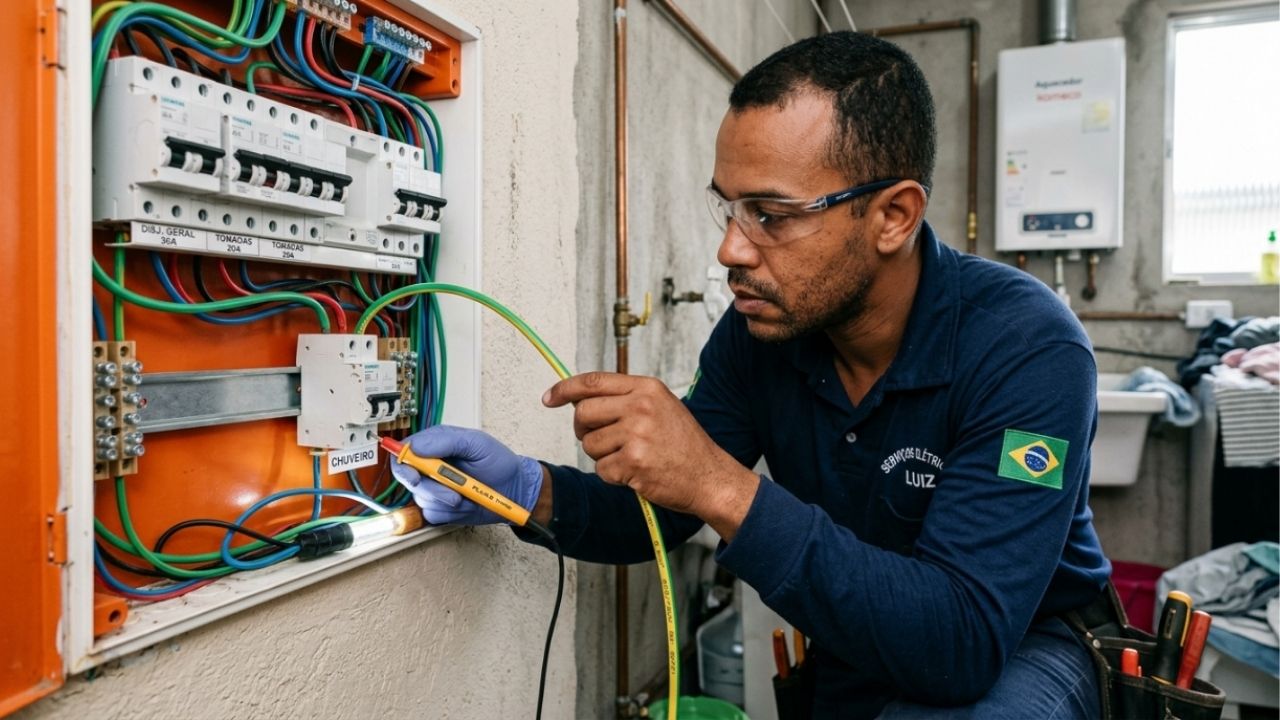

Iluminação, tomadas e chuveiro podem exigir seções diferentes - Imagem ilustrativa criada por inteligência artificial (ChatGPT / Olhar Digital)

Por que tomadas e iluminação usam seções diferentes?

A ABNT NBR 5410 estabelece requisitos para instalações elétricas de baixa tensão. Entre os valores mínimos usuais estão 1,5 mm² para circuitos de iluminação e 2,5 mm² para circuitos de tomadas, considerando condutores de cobre.

Esses mínimos não substituem o dimensionamento. Uma tomada destinada a equipamento de maior potência pode precisar de circuito específico. Comprimento, corrente, queda de tensão e proteção também influenciam a escolha.

O quadro resume referências comuns, sem transformar mínimos normativos em solução automática para qualquer residência.

Referências para circuitos residenciais

💡 Iluminação

A seção mínima usual começa em 1,5 mm², mas o circuito deve ser calculado.

🔌 Tomadas

A seção mínima usual começa em 2,5 mm² e pode aumentar conforme a carga.

🚿 Chuveiro

O modelo de 7.500 W consultado indica 6 mm² e proteção de 40 A em 220 V.

Referências: ABNT NBR 5410 e especificações da Lorenzetti para o modelo consultado

O consumo também ajuda a compreender a potência concentrada no banho. Uma matéria relacionada calcula quanto um aparelho de 7.500 watts utiliza durante oito minutos.

📰 LEIA MAIS NO OLHAR DIGITAL

● RECOMENDADO

Quanto um chuveiro de 7.500 watts consome em oito minutos

➔

Como o fio subdimensionado aumenta o risco?

Todo condutor oferece resistência à passagem da corrente e produz calor. Quando o cabo possui seção insuficiente, está mal conectado ou trabalha além de sua capacidade, o aquecimento pode aumentar.

Com o tempo, temperaturas elevadas degradam a isolação e prejudicam terminais. Conexões frouxas criam resistência adicional e podem aquecer mesmo quando a seção nominal parece adequada.

Alguns sinais exigem interrupção do uso e avaliação profissional. Não abra o quadro energizado para investigar.

- Cheiro de plástico ou isolação aquecida.

- Disjuntor que desarma repetidamente durante o banho.

- Emenda, borne ou cabo com mudança de cor.

- Ruído, estalo ou oscilação no funcionamento.

- Tampa do quadro ou conexão perceptivelmente aquecida.

Instalar disjuntor de corrente maior sem conferir o cabo é perigoso. A proteção deve interromper o circuito antes que o condutor ultrapasse condições seguras.

1. Conexões inadequadas podem produzir aquecimento fora da vista - Imagem ilustrativa criada por inteligência artificial (ChatGPT / Olhar Digital)

O que conferir antes de trocar o chuveiro?

Desligue o circuito e contrate profissional qualificado para avaliar tensão, aterramento, proteção diferencial residual, seção, emendas e distância. O chuveiro deve ter circuito independente e conexões compatíveis com sua corrente.

A indicação 6 mm² e 40 amperes é válida para modelos e condições determinados. Antes da compra, compare a etiqueta do produto com o projeto real da residência.

Outra matéria mostra como o erro de combinar cabo e disjuntor pode permanecer escondido dentro das paredes até surgir aquecimento perigoso.
